В современной электроэнергетике и промышленности для передачи и распределения электрического тока широко используются токопроводящие шины. Сегодня шина алюминиевая — это один из наиболее востребованных видов шинопроводов, который нашёл применение в распределительных устройствах, комплектных трансформаторных подстанциях (КТП) и в качестве внутрицеховых магистралей. Компания, специализирующаяся на поставках электротехнической продукции, отмечает: алюминиевые шины уверенно вытесняют медные аналоги в сегменте промышленных объектов благодаря своей лёгкости, доступной цене и высокой электропроводности .
Алюминиевые шины используются для соединения силовых трансформаторов с распределительными устройствами, в качестве сборных магистралей внутри электрощитов и для подключения мощного оборудования. Их можно встретить в составе шинных мостов, соединяющих трансформаторные подстанции, а также в высоковольтных распределительных устройствах (ЗРУ и КРУ). Компания, имеющая многолетний опыт в сфере электротехнического оборудования, подчёркивает: правильный выбор типа шины — прямоугольной, коробчатой или трубчатой — напрямую влияет на эффективность и безопасность всей энергосистемы.
Виды алюминиевых шин и их особенности
Алюминиевые шины различаются по форме поперечного сечения и технологии изготовления. Выбор конкретного типа зависит от величины передаваемого тока, условий монтажа и требований к жёсткости конструкции. Шина алюминиевая может быть выполнена в виде плоской полосы (прямоугольная шина), профиля сложной формы (коробчатая, Z-образная) или трубы . Каждый вариант имеет свои преимущества и области применения.

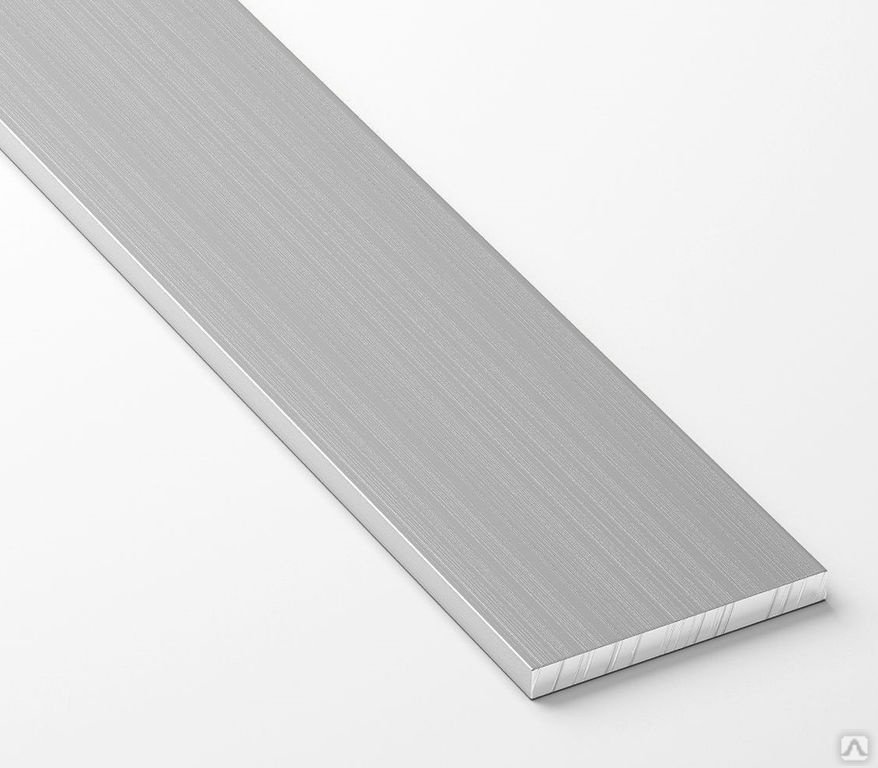

Прямоугольные шины (полосы) — самый распространённый и универсальный тип. Они выпускаются размерами от 15×2 мм до 120×10 мм и используются в распределительных щитах, панелях управления и в качестве соединительных перемычек . Для снижения потерь от скин-эффекта и повышения токовой нагрузки при больших токах (свыше 2000 А) применяют пакеты из двух-трёх полос, расположенных параллельно .
Коробчатые шины имеют П-образное или коробчатое сечение, что обеспечивает более высокую механическую прочность и позволяет передавать большие токи при меньшей массе по сравнению с пакетом плоских шин . Они используются в мощных распределительных устройствах и токопроводах.
Трубчатые шины — это полые профили круглого сечения. Их главное преимущество — максимальная эффективность использования металла при передаче больших токов (особенно переменного), а также высокая устойчивость к механическим нагрузкам . Они применяются в генераторных токопроводах и высоковольтных аппаратах.
Сравнение типов алюминиевых шин
Для наглядного понимания различий между типами, компания подготовила таблицу сравнения шина алюминиевая в разных исполнениях:
Тип шины — Форма сечения — Сопротивление скин-эффекту — Механическая прочность
Прямоугольная (полоса) — Плоская — Высокое при больших токах — Средняя (зависит от толщины)
Пакетная (2-3 полосы) — Несколько параллельных полос — Снижено по сравнению с одиночной — Умеренная
Коробчатая (П-образная) — Профиль «короб» — Низкое — Высокая
Трубчатая — Круглая труба — Минимальное — Очень высокая (несущая способность)
«Прямоугольные шины обладают способностью выдерживать большие токи и имеют простую конструкцию. Для увеличения токовой нагрузки шины применяют пакеты из двух-трёх полос, расположенных параллельно, или шины коробчатого сечения, что позволяет эффективно бороться со скин-эффектом» .
Технические характеристики и расчёт токовой нагрузки
Выбор шины алюминиевой для конкретной задачи основывается на её токовой нагрузке, которая зависит от материала, формы сечения и условий охлаждения. Алюминий имеет меньшее удельное сопротивление, чем сталь, но большее, чем медь, поэтому шины из алюминия имеют большее сечение при одинаковой токовой нагрузке по сравнению с медными .
Обычно производители указывают допустимый длительный ток для шин в зависимости от размеров и способа монтажа. Например, алюминиевая шина 15×3 мм выдерживает около 115 А, а шина 100×10 мм — до 1900 А . Для больших токов применяются пакеты. Так, пакет из двух шин 100×10 мм уже выдерживает до 3200 А .
Важно: Эти данные являются ориентировочными, так как реальная нагрузка зависит от температуры окружающей среды, расположения шин (горизонтально/вертикально) и наличия вентиляции. Для точных расчётов необходимо использовать специализированные программы или справочники .
Способы соединения алюминиевых шин
Надёжный электрический контакт является критическим фактором для безопасности и долговечности работы шинопровода. Соединения шина алюминиевая могут выполняться несколькими способами :
- Сварка: Обеспечивает наилучший электрический контакт и механическую прочность. Обычно используется на заводах-изготовителях для соединения секций шин.
- Болтовое соединение: Самый распространённый метод для монтажа на объекте. Требует применения специальных мер для компенсации теплового расширения и предотвращения ослабления контакта. Для алюминиевых шин используются специальные контактные площадки с лунками, которые предварительно заполняются кварцевазелиновой пастой для защиты от окисления.
- Угловые и плоские соединители: Для создания ответвлений используются фасонные детали, которые позволяют соединять шины под любым углом.
«Алюминиевые шины имеют достаточно высокую электропроводность и отличные механические свойства. Но из-за быстрого окисления алюминия в зоне электрического контакта необходимо применять специальные меры при выполнении соединений» .
Сферы применения алюминиевых шин
Благодаря своим физическим свойствам и доступной цене, шина алюминиевая используется в самых разных сферах электроэнергетики и промышленности:
- Распределительные устройства: В качестве сборных шин в распределительных устройствах (РУ) напряжением до 35 кВ и выше.
- Комплектные трансформаторные подстанции (КТП): Для соединения трансформаторов с вводными и секционными выключателями.
- Токопроводы (шинопроводы): Для передачи электроэнергии на большие расстояния внутри зданий и между цехами.
- Электрощитовое оборудование: В качестве соединительных шин внутри панелей управления и распределительных щитов.
- В качестве заземляющих проводников: Для создания контуров заземления и зануления.
Шина алюминиевая — это неотъемлемый элемент современной энергетики, обеспечивающий надёжную и эффективную передачу электроэнергии. Разнообразие форм и типоразмеров позволяет подобрать оптимальное решение для любой задачи: от небольшого распределительного щита до магистрального токопровода промышленного предприятия. При выборе и монтаже шин необходимо учитывать не только токовую нагрузку, но и способы соединения, защиту от коррозии и механические нагрузки. Компания рекомендует для ответственных проектов привлекать квалифицированных специалистов для расчёта и монтажа, чтобы гарантировать безопасную эксплуатацию оборудования.
