Металлургический базис: почему марка стали диктует условия на сварочном участке
Каждый начальник участка и главный сварщик на производстве прекрасно знает, что металл не прощает легкомысленного отношения к своей внутренней структуре. Когда на монтажную площадку поступает ответственный прокат, первая задача инженерно-технического работника — заглянуть в сертификаты и оценить химический состав сплава. Обычный углеродистый прокат марки Ст3сп, который традиционно идет на стандартные строительные металлоконструкции внутри регионов с умеренным климатом, ведет себя при сварке достаточно предсказуемо. Совсем иное дело — низколегированная сталь 09Г2С, созданная специально для эксплуатации в жестких условиях Крайнего Севера, где конструкции испытывают колоссальные динамические нагрузки при экстремально низких температурах. Главное технологическое различие между ними кроется в понятии эквивалента углерода, который напрямую влияет на склонность сварного соединения к закалке и образованию хрупких структур. Если для Ст3сп этот показатель редко превышает критические значения, то у кремнемарганцовистой 09Г2С при нарушении термического цикла в околошовной зоне могут мгновенно возникнуть скрытые дефекты, способные привести к аварийному разрушению узла под рабочей нагрузкой.
Геометрия подготовки: правила разделки кромок под идеальный стык

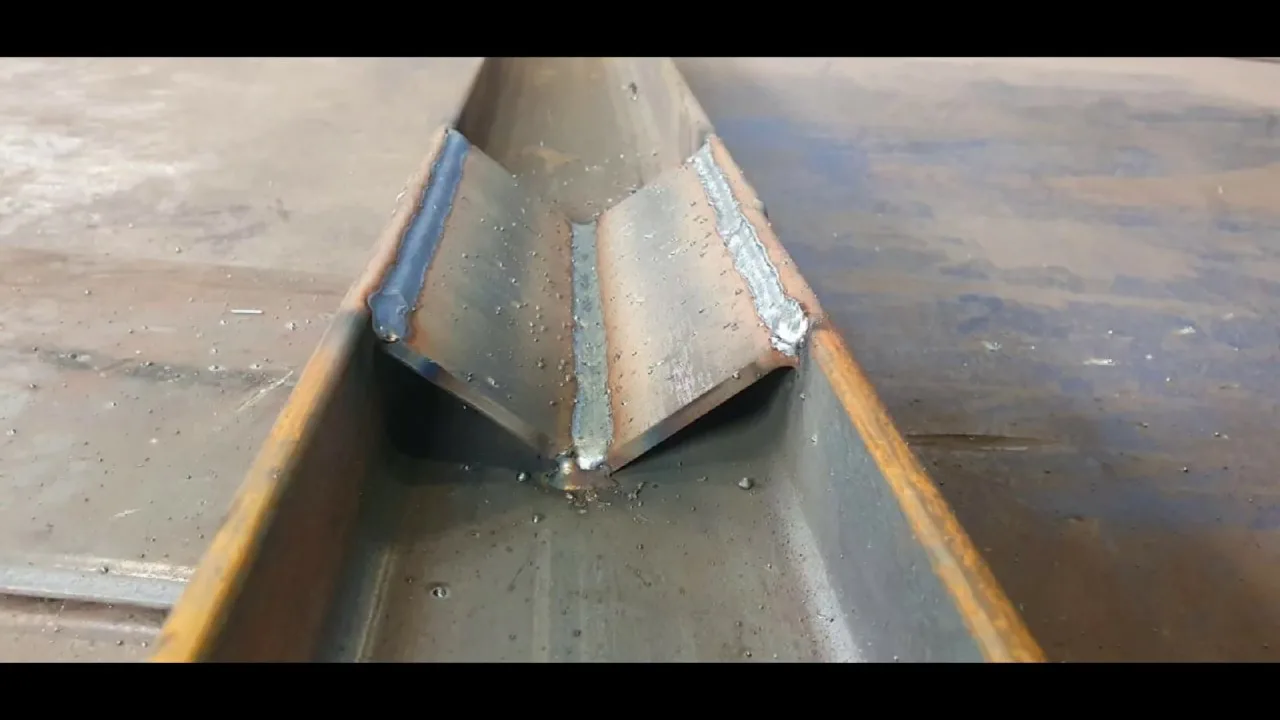

Качественный сварочный шов начинается задолго до того, как зажжется первая электрическая дуга, а именно на этапе механической подготовки соединяемых элементов. Конструктивные особенности П-образного профиля, имеющего разную толщину на участках стенки и полок, требуют от мастера заготовительного цеха ювелирной точности при снятии фасок. Для толщин стенок более 6 миллиметров обязательна односторонняя или двусторонняя разделка кромок с углом раскрытия в пределах 60 градусов, что гарантирует полный провар по всей глубине стыкового соединения. Перед сборкой узла все прилегающие поверхности шириной не менее 20 миллиметров от края тщательно зачищаются до чистого металлического блеска углошлифовальными машинами или стальными щетками. Любые следы ржавчины, прокатной окалины, влаги или консервационной смазки станут причиной появления газовых пор и шлаковых включений, которые резко снизят прочность соединения. Особое внимание на этом этапе уделяется величине притупления кромки и зазору между стыкуемыми элементами, которые должны жестко контролироваться шаблонами сварщика для предотвращения прожогов или непровара корня.
Выбор расходных материалов: сварочные электроды для ответственных конструкций
Когда дело доходит до непосредственного монтажа несущих рам, технологический регламент требует жесткого разделения применяемых электродов в зависимости от химического состава свариваемого проката. Обычный, но качественный швеллер стальной из марки Ст3сп отлично поддается сборке с использованием электродов типа Э46, таких как МР-3 или ОЗС-12, обеспечивающих стабильное горение дуги и легкое отделение шлаковой корки. Однако для ответственного монтажа легированной стали 09Г2С такие материалы категорически запрещены, поскольку они не способны обеспечить требуемую ударную вязкость и хладостойкость металла шва при отрицательных температурах. В северном исполнении стандартом де-факто становятся электроды УОНИ-13/55 с основным типом покрытия, которые гарантируют получение низководородного наплавленного металла с высокой стойкостью к хрупкому разрушению.
- Для углеродистой стали Ст3сп: электроды с рутиловым или основным покрытием (МР-3, ОЗС-4, УОНИ-13/45), обеспечивающие пластичный шов в стандартных климатических условиях.
- Для низколегированной стали 09Г2С: специализированные электроды с основным покрытием (УОНИ-13/55, ЦУ-5), формирующие металл шва с минимальным содержанием диффузионного водорода.
- Условия хранения материалов: обязательная прокалка электродов перед выдачей на рабочий участок при температуре 350 градусов в течение двух часов для удаления остаточной влаги.
Физика кристаллизации: предотвращение горячих и холодных трещин
Одной из главных головных болей сварочного производства являются кристаллизационные трещины, возникающие в процессе перехода металла из жидкого состояния в твердое под воздействием внутренних напряжений. В углеродистых сталях этот дефект часто провоцируется избыточным количеством вредных примесей, таких как сера и фосфор, которые образуют легкоплавкие эвтектики на границах зерен. Чтобы избежать этих неприятностей на Ст3сп, необходимо строго контролировать погонную энергию дуги и не допускать чрезмерного увеличения сварочного тока, приводящего к перегреву сварочной ванны. В случае с низколегированным прокатом 09Г2С ситуация осложняется риском появления холодных трещин, которые развиваются уже после полного остывания соединения из-за скопления водорода и образования хрупких мартенситных зон. Борьба с ними ведется методом снижения скорости охлаждения шва, использованием многослойной техники наплавки и строгим соблюдением температурного режима между проходами, что позволяет водороду беспрепятственно диффундировать из объема металла.
Настройка параметров: расчет режимов для ручной дуговой сварки
Точный подбор сварочного тока, напряжения дуги и скорости перемещения электрода — это индивидуальное уравнение, которое технолог решает для каждого пространственного положения шва. Для нижнего положения при сварке полок швеллера диаметр электрода выбирается в пределах 4–5 миллиметров, а сила тока настраивается из расчета 40–50 Ампер на один миллиметр диаметра стержня. При переходе на вертикальные стыки стенок диаметр инструмента уменьшают до 3 миллиметров, снижая рабочий ток на 15–20 процентов, чтобы удержать жидкий металл ванны от стекания вниз. При работе со сталью 09Г2С крайне важно избегать резких колебаний длины дуги, поэтому сварщик должен поддерживать стабильный короткий зазор между торцом электрода и деталью. Оптимальный режим должен обеспечивать равномерное проплавление основного металла и плавное сопряжение валика с поверхностью проката без образования глубоких подрезов.
- Корень шва: выполняется электродом диаметром 3,0 мм на пониженном токе (80–100 А) для формирования надежного обратного валика без прожогов.
- Заполнение разделки: производится электродом диаметром 4,0 мм на токе 140–160 А, обеспечивая максимальную производительность наплавки.
- Облицовочный слой: формируется на среднем токе с небольшими колебательными движениями для получения эстетичного внешнего вида и плавного перехода к основному металлу.
Температурный контроль: когда необходим предварительный подогрев
В практике монтажных работ на открытых полигонах температура окружающего воздуха играет ключевую роль в формировании структуры сварного соединения. Для углеродистой стали Ст3сп предварительный подогрев кромок обычно требуется только в тех случаях, когда температура падает ниже минус 20 градусов, либо толщина свариваемых элементов превышает 30 миллиметров. Низколегированный прокат 09Г2С требует куда более трепетного отношения: если монтаж ведется на сильном морозе (ниже минус 10 градусов), зона сварки подлежит обязательному местному прогреву газовыми горелками до температуры 120–150 градусов. Этот технологический шаг позволяет существенно снизить скорость охлаждения зоны термического влияния, исключая появление закалочных структур и гарантируя сохранение высоких показателей пластичности металла. Контроль температуры нагрева кромок выполняется бесконтактными пирометрами или специальными термоиндикационными карандашами непосредственно перед началом наложения первого корневого слоя.
Формирование геометрии шва: катет и усиление под строгим контролем
Правильный катет шва — это не просто галочка в акте приемки ОТК, а расчетный параметр, определяющий способность узла воспринимать срезающие и растягивающие усилия. При сварке нахлесточных и тавровых соединений швеллеров размер катета должен строго соответствовать проектной документации и толщине более тонкого элемента конструкции. Избыточное наплавление металла не увеличивает прочность стыка, а лишь приводит к перерасходу электродов, росту внутренних сварочных деформаций и перегреву околошовной зоны. Высота усиления стыкового шва в нормальных условиях должна находиться в пределах от 1 до 3 миллиметров, обеспечивая плавный, бездефектный переход к поверхности основного проката. Наличие резких переходов, наплывов или чрезмерной выпуклости валика создает опасные концентраторы напряжений, которые при вибрационных нагрузках станут отправной точкой для развития усталостного разрушения всей системы.
Пооперационный контроль: методы выявления скрытых дефектов на участке
Надежность ответственных металлоконструкций не может базироваться исключительно на честном слове исполнителя, поэтому система контроля качества должна работать непрерывно на всех этапах сборки. Сразу после удаления шлаковой корки каждый проход подвергается тщательному визуальному и измерительному контролю (ВИК) с применением универсальных шаблонов типа УШС-3. Наличие поверхностных пор, свищей, незаваренных кратеров или видимых трещин является основанием для немедленной остановки работ, удаления дефектного участка строжкой и его повторной заварки. Для скрытых внутренних пор, шлаковых включений и непроваров в корне соединения применяются физические методы контроля — ультразвуковая дефектоскопия (УЗД) или радиографический контроль в объеме, предусмотренном чертежами КМД. Только положительное заключение лаборатории неразрушающего контроля дает право технологу подписать исполнительную документацию и разрешить передачу конструкции под защитную антикоррозийную обработку.
Техника безопасности: специфика организации постов в зимний период
Монтаж швеллеров из хладостойких сталей в условиях отрицательных температур требует создания особых условий труда для сварочно-монтажных бригад. Рабочие места на высоте и открытом воздухе должны быть в обязательном порядке защищены от ветра, снега и атмосферных осадков специальными инвентарными укрытиями, палатками или тепляками. Помимо обеспечения комфорта сварщика, это необходимо для защиты зоны горения дуги от сдувания защитного газа и предотвращения резкого охлаждения неостывшего металла воздушными потоками. Все кабели, шланги и сварочное оборудование должны иметь хладостойкое исполнение, исключающее растрескивание изоляции при манипуляциях на сильном морозе. Особое внимание уделяется электробезопасности: использование сухих диэлектрических ковриков, надежное заземление источников питания и исправность блокираторов холостого хода являются жесткими правилами, спасающими жизни в условиях повышенной влажности.
Профессиональный подход: залог долговечности северных конструкций
Подводя итог технологическому разбору, важно подчеркнуть, что безупречное качество сварных соединений швеллеров из сталей Ст3сп и 09Г2С — это всегда результат строгого сплава дисциплины, опыта и точного следования инструкциям. Нарушение хотя бы одного параметра, будь то пренебрежение прокалкой электродов УОНИ или отказ от подогрева кромок на морозе, способно превратить дорогую низколегированную сталь в хрупкое стекло. В условиях ответственного производства каждый шаг должен быть выверен, а контроль — тотален и бескомпромиссен, ведь от этого зависит безопасность людей, эксплуатирующих готовые промышленные объекты. Повышайте культуру производства на своих участках, доверяйте монтаж только аттестованным специалистам, используйте проверенный инструмент, и тогда ваши металлоконструкции гарантированно выдержат любые испытания временем и суровым климатом.
